Descripción técnica

URRÁ I es la única central hidroeléctrica de la zona norte de Colombia.

• Tiene una capacidad instalada de 340 MW, distribuida en cuatro turbinas de 85 MW cada una.
• La energía media histórica de la central hidroeléctrica es de 1308 GWh/año y la energía firme anual es de 930 GWh/año.
• La central hidroeléctrica está conectada a la subestación Cerromatoso e integra el soporte energético de la región Caribe en conjunto con las centrales térmicas de la zona.

Estructura

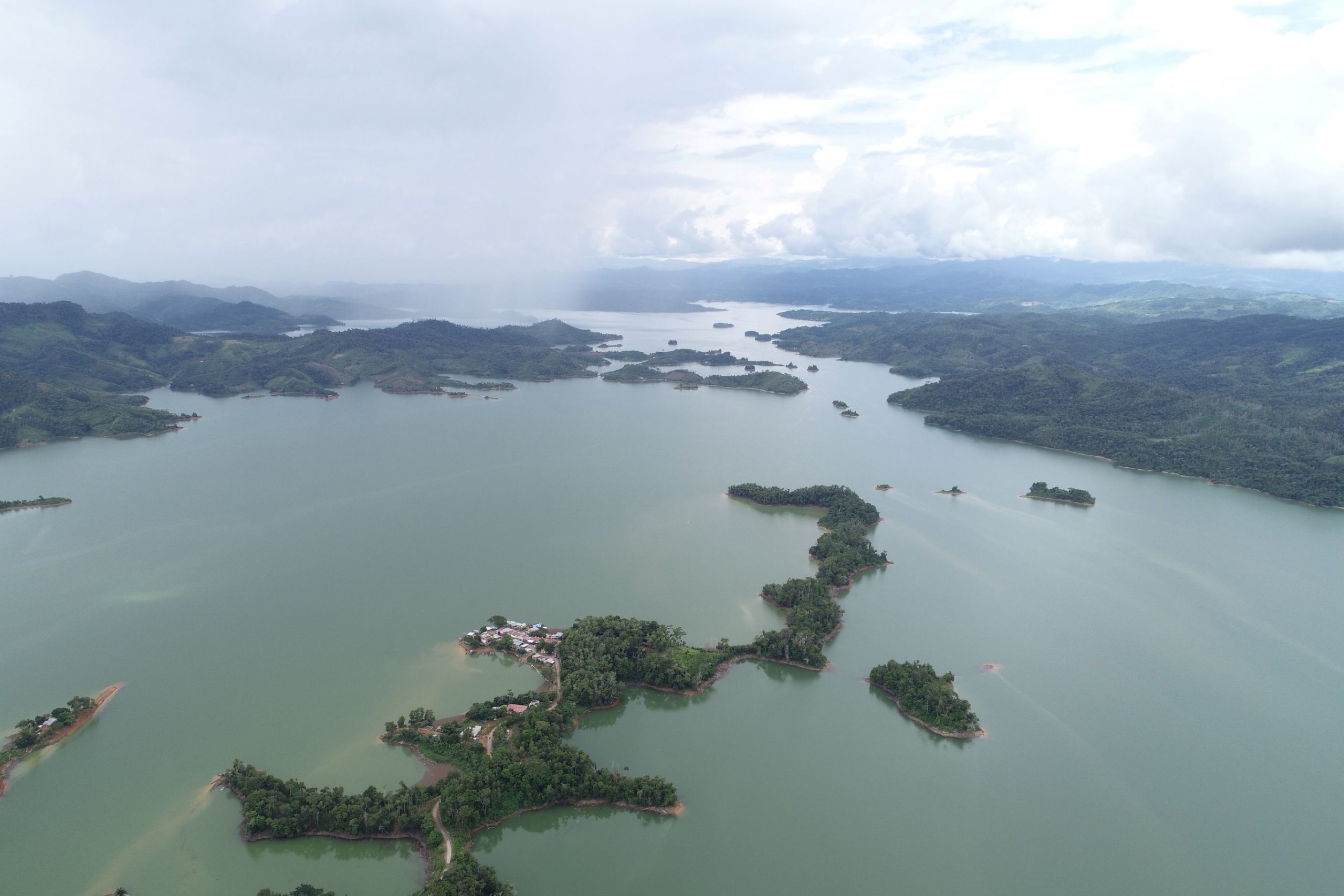

Embalse: El río Sinú se represó a la altura de la angostura de URRÁ a 276 km de su desembocadura. La condición multipropósito del embalse se ha manifestado a través de la contención de crecientes con caudal promedio diario superior a 700 m³/s. El embalse tiene un área máxima de 7.988 hectáreas. Su volumen útil es de 1213,37 millones de m³ y el total de 1616,71 millones de m³.

Características del Embalse

Área máxima	7.988 hectáreas
Ancho máximo	20 km
Volumen útil	1.213,37 millones de m³
Volumen muerto	49,33 millones de m³
Volumen mínimo técnico	354,01 millones de m³
Volumen Máximo técnico	1.567,38 millones de m³
Volumen total	1.616,71  millones de m³
Cota de rebose del embalse	130.50 msnm
Cota mínima de operación	107 msnm
Profundidad máxima	67.50 m
Perímetro	248 km
Cuenca  aportante	4.600 km2

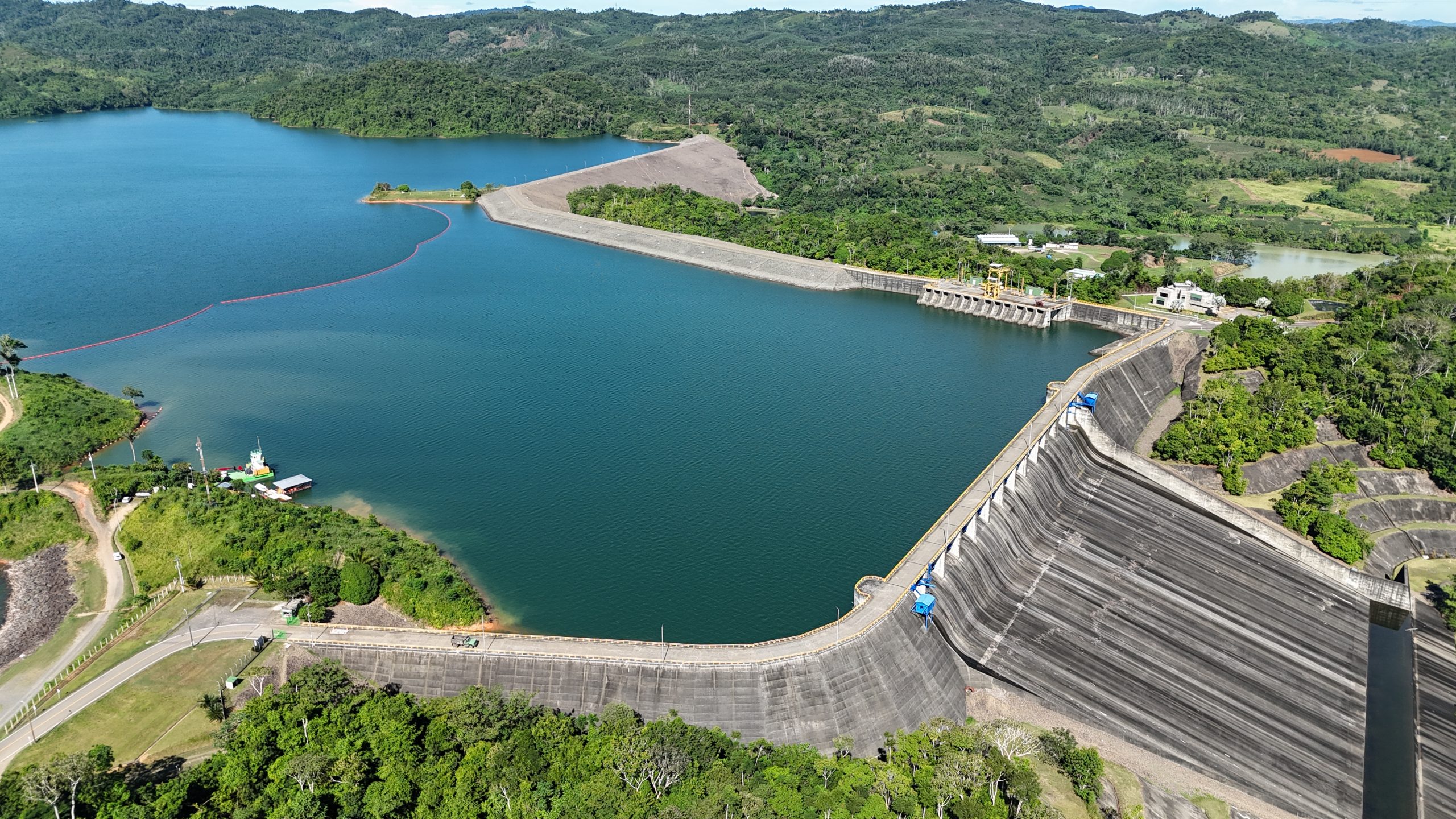

Vertedero o rebosadero: Es de concreto y está localizado sobre la margen derecha del río Sinú. Su capacidad máxima de descarga está cercana a los 9.000 m³/s, longitud de 196.4 metros con vertedero de ancho variable entre 120 metros en la cresta hasta 80 metros en la entrada al río. La Cota de rebose es de 130.5 msnm (antes del aumento de la capacidad del embalse era de 128.5 msnm).

Adaptación al Cambio Climático

Colombia se caracteriza por una gran variabilidad climática, determinada principalmente por la influencia de los océanos Pacifico y Atlántico, la orografía de la cordillera de los Andes y la dinámica climática del Amazonas. Debido a que las relaciones entre estos factores y las condiciones locales y regionales actuales adquieren alta complejidad, en la Empresa URRÁ S.A. E.S.P. se hicieron minuciosos estudios de impacto respecto a la respuesta hidrológica, cantidad y distribución del agua del río Sinú sobre su cuenca, lo que condujo al diseño de un mecanismo que permitiera almacenar más agua en su embalse y mejorar la regulación de las crecientes más frecuentes presentadas en la parte alta del río.

Lo anterior impulsó el desarrollo y ejecución del proyecto Aumento de la Capacidad del Embalse, finalizado en febrero de 2010. Con su construcción, URRÁ logró que su embalse pudiera almacenar 150 millones de m³ adicionales de agua, mejorando la regulación en el control de las crecientes aportantes y descargas aguas abajo de la central.

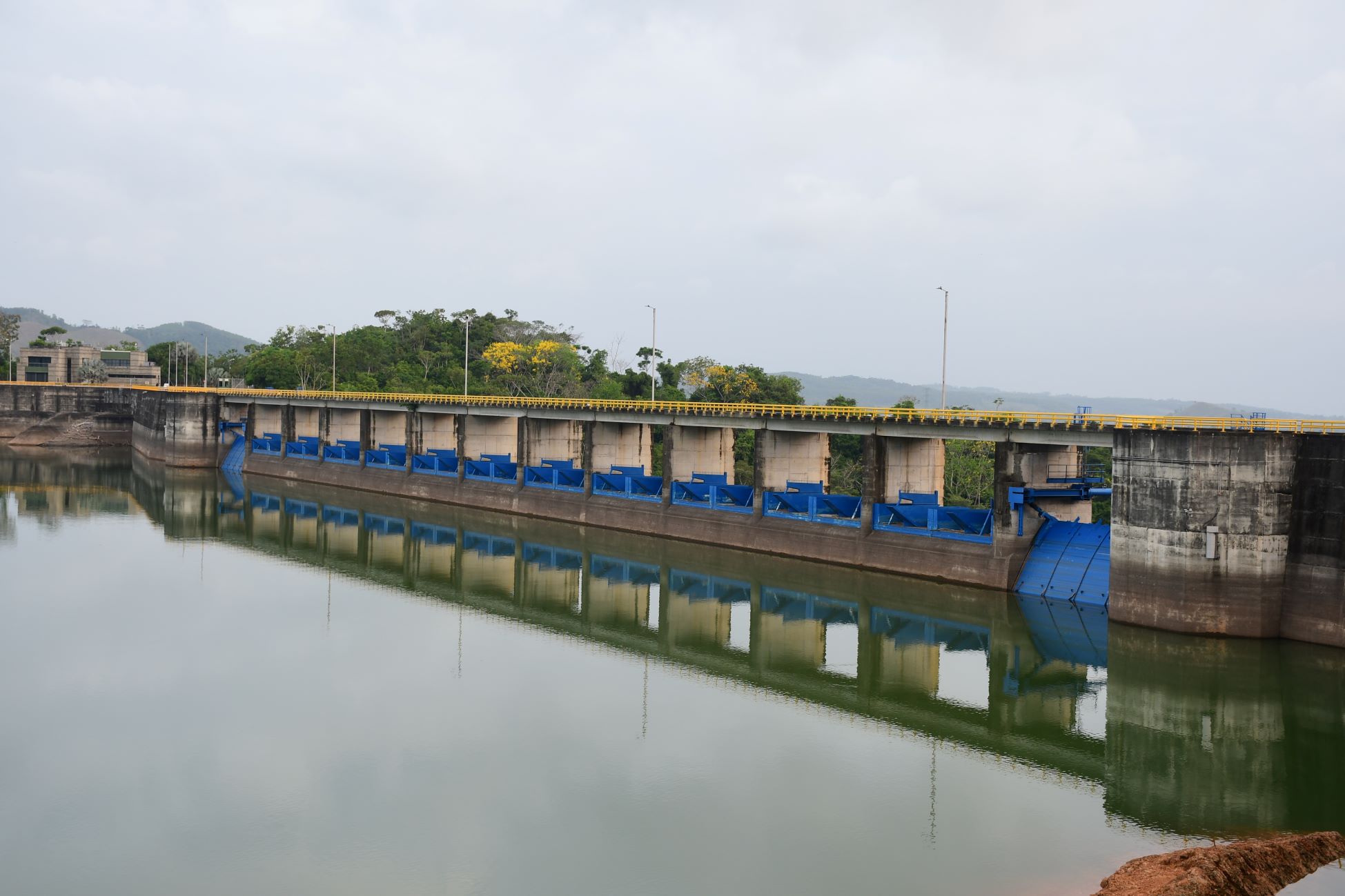

Con la construcción se incrementó en 2 metros la cresta del vertedero mediante la instalación de 22 diques fusibles y 2 válvulas de tipo clapeta, diseñadas para elevarse y proteger el vertedero de forma controlada, aumentando su descarga a medida que ascienden los niveles de las crecidas.

En su momento, esta obra con sus características, fue pionera en Latinoamérica.

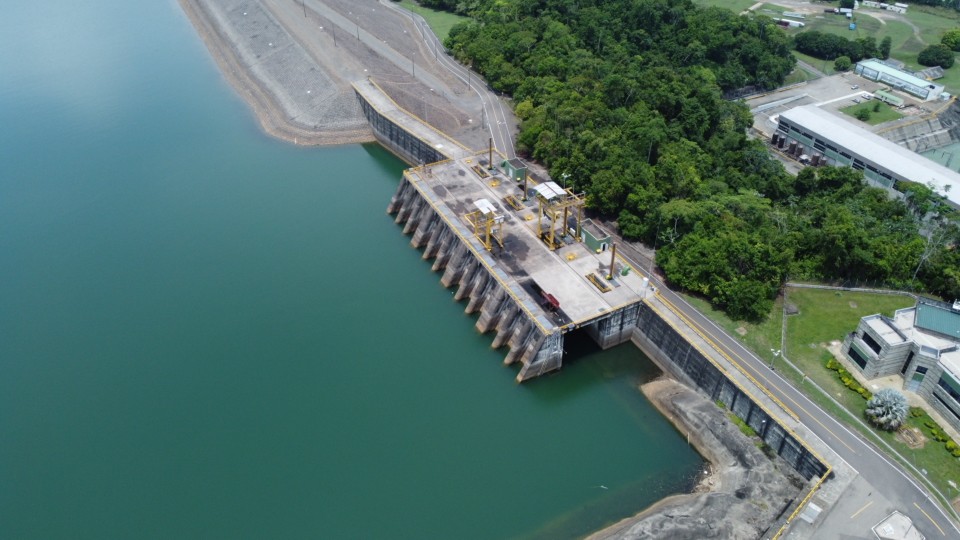

Estructura de Toma: Compuesta por cuatro bocatomas, con un caudal de diseño por cada una de ellas de 175 m³/s, cuatro compuertas de servicio y una compuerta de guarda.

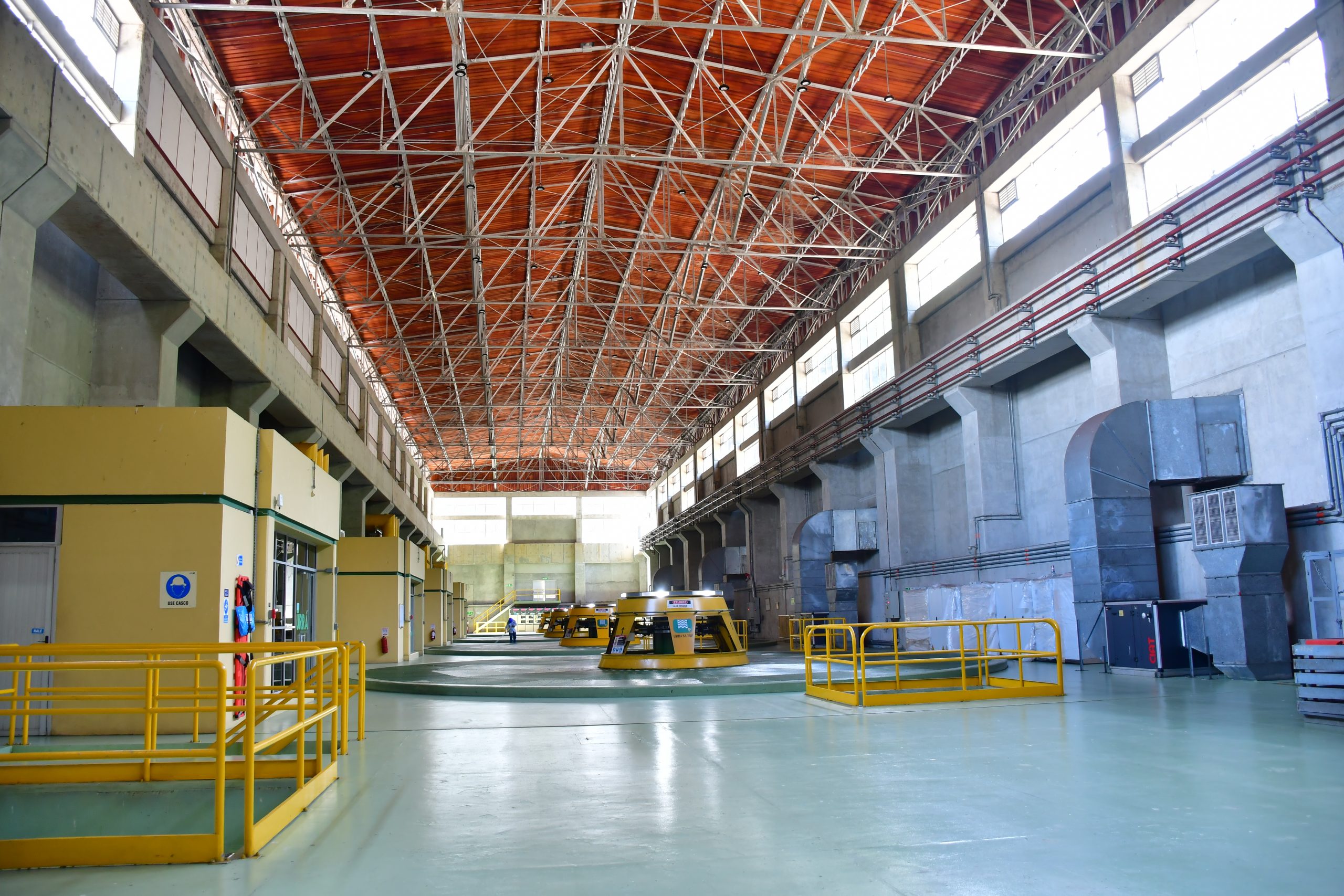

Casa de Máquinas: Es de tipo superficial. Alberga cuatro conjuntos turbina-generador tipo Francis de 85 MW por unidad. Tiene una altura de 44 metros y 130 metros de largo, incluye una zona de

montaje. La conducción de agua desde el embalse hasta las turbinas se realiza por cuatro túneles de carga con blindaje de acero, cada uno de los cual  es tiene 6,5 metros de diámetro y 215 metros de longitud.

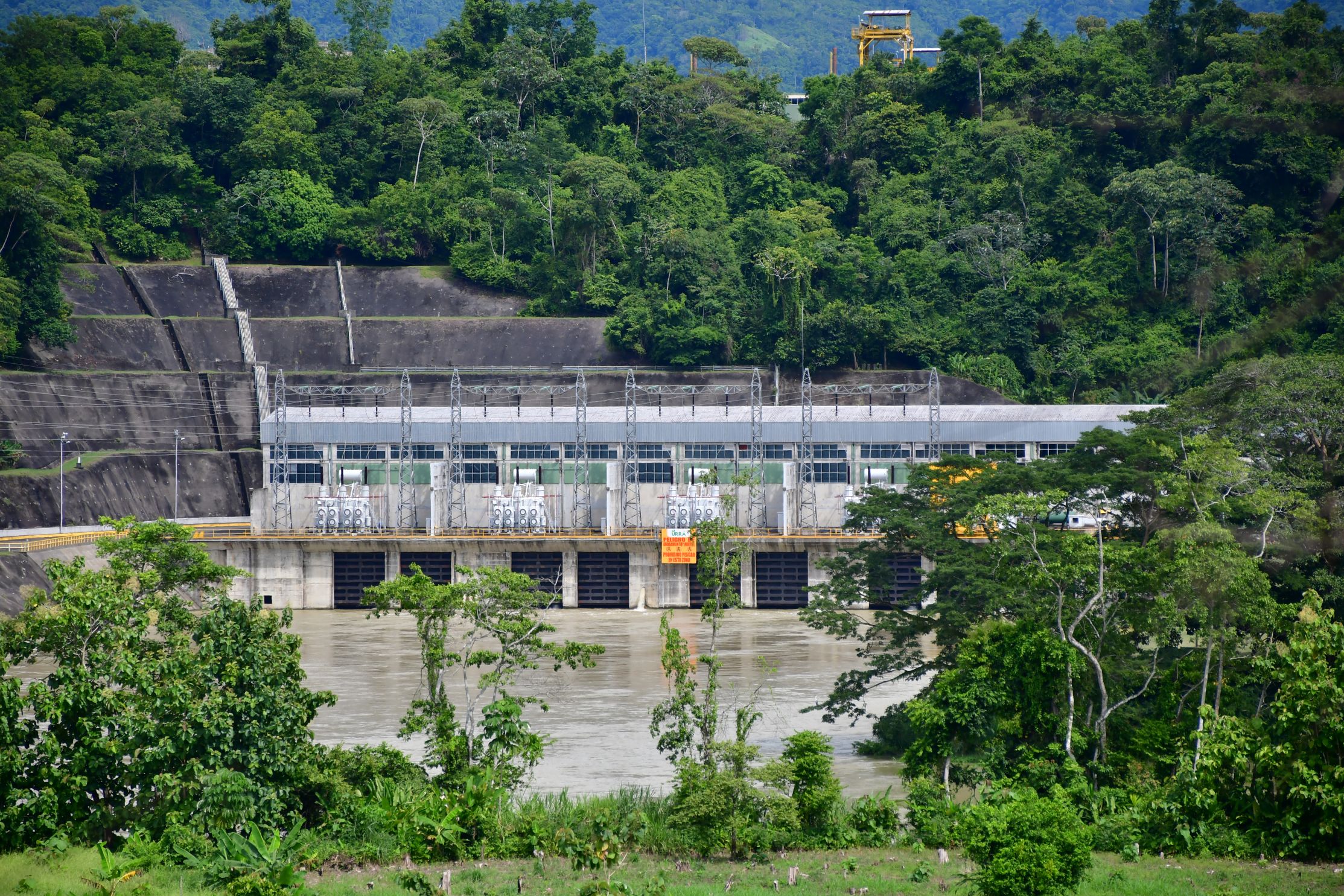

Canal de descarga: El canal de descarga, conduce el agua turbinada nuevamente al río Sinú y el caudal máximo evacuado es de 700 m³ /s.

Edificio de control: Desarrolla las funciones administrativas y cuenta con una sala especializada donde se coordinan y ejecutan las maniobras de control de la Central Hidroeléctrica URRÁ I.

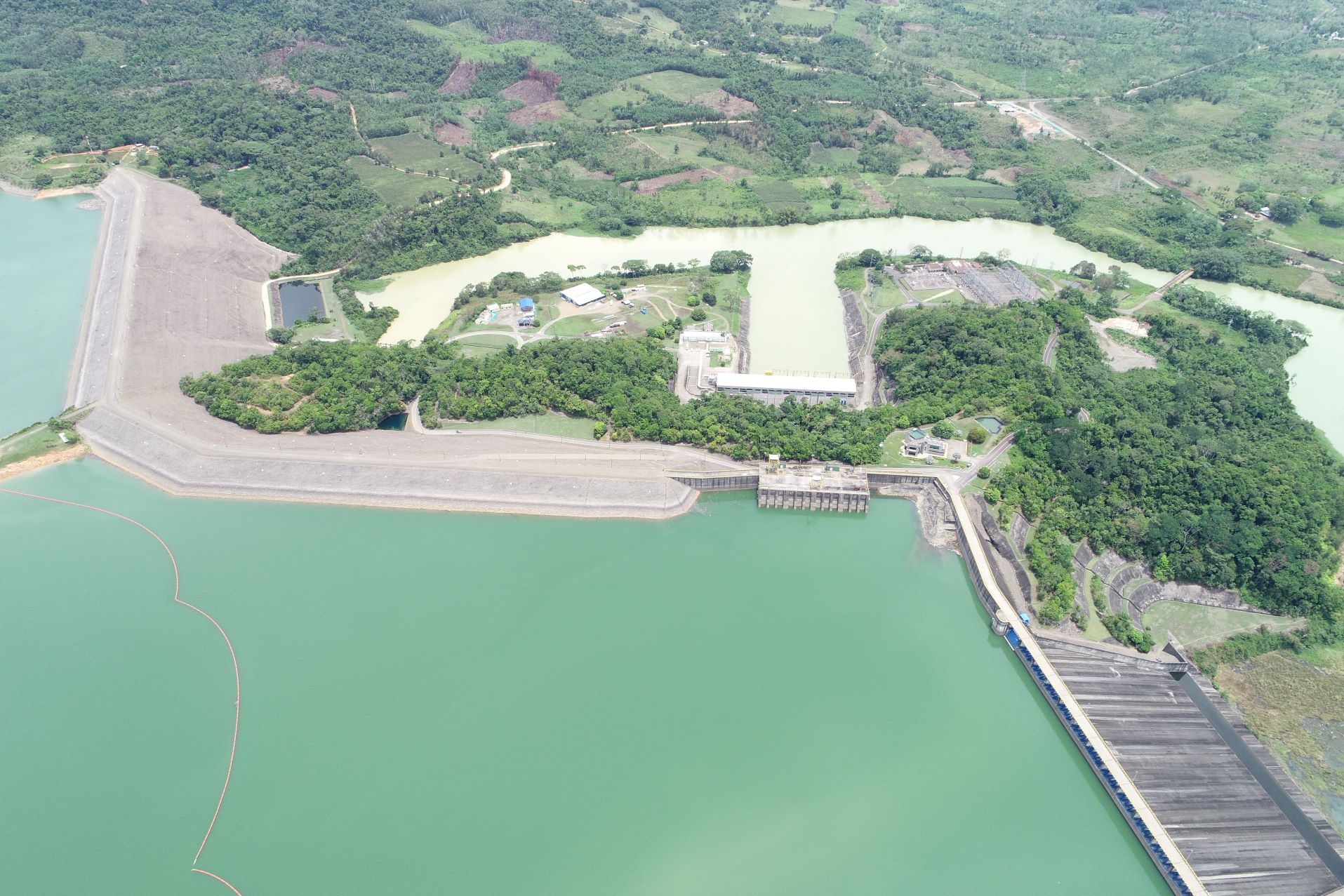

Presa: Conformada por un terraplén zonificado con núcleo central de gravas arcillosas y espaldones de gravas limpias. Su altura es de 73 metros, terminando en una cresta de 660 metros de longitud y 12 metros de ancho.

Dique Auxiliar: Localizado sobre la margen derecha del río Sinú y contiguo a la presa. Posee una altura de 50 metros y una longitud de 600 metros.

Sistema de desviación o descarga de fondo: Está localizado sobre la margen derecha del río Sinú. Durante la etapa constructiva el sistema de

desviación constaba de un canal de aproximación y dos túneles paralelos de 7 metros de diámetro y longitud total de 1183 metros, con una capacidad máxima de descarga por ambos túneles de 1180 m³/s. Para la etapa de operación se habilitó uno de los túneles de desviación como descarga de fondo y el otro túnel se selló definitivamente con un tapón de concreto.

La operación

La Central Hidroeléctrica URRÁ I es operada por la Empresa Emec S.A.S. la cual presta los servicios de administración, operación y mantenimiento de la planta hidroeléctrica para asegurar un manejo y despacho confiable.

Emec S.A.S. cuenta con certificaciones en Gestión de la Calidad Norma ISO 9001-2015, Gestión Ambiental Norma ISO 14001-2015 en las actividades de Operación, Mantenimiento y Administración de Centrales Hidroeléctricas y Subestaciones para Generación y Transmisión de Energía y en la Norma ISO 45001-2018 en Sistema de Gestión de la Seguridad y Salud en el Trabajo.

Aportes de la operación de la Central Hidroeléctrica URRÁ I

• Amortiguación de crecientes motivadas por grandes precipitaciones presentadas en el Parque Natural Nacional Paramillo, localizado aguas arriba del embalse.
• Aporte de potencia instalada al sistema energético nacional.
• Mejor confiabilidad al sistema eléctrico de la Costa Atlántica.
• Mejor confiabilidad al sistema de alimentación eléctrica de la ciudad de Montería y municipios vecinos.
• Transferencias por generación de energía, establecidas según la Ley 99 de 1993
• Saneamiento de los territorios indígenas.

Con la planta solar flotante AQUASOL y el parque solar URRÁ 19.9 MW, la Empresa URRÁ S.A. E.S.P. se enruta hacia la transición energética del país.

Con estas plantas se da inicio a la consolidación de la diversificación del portafolio y la contribución a la transición energética, a la par del desarrollo de otros futuros proyectos de generación de energía a partir de fuentes renovables no convencionales.

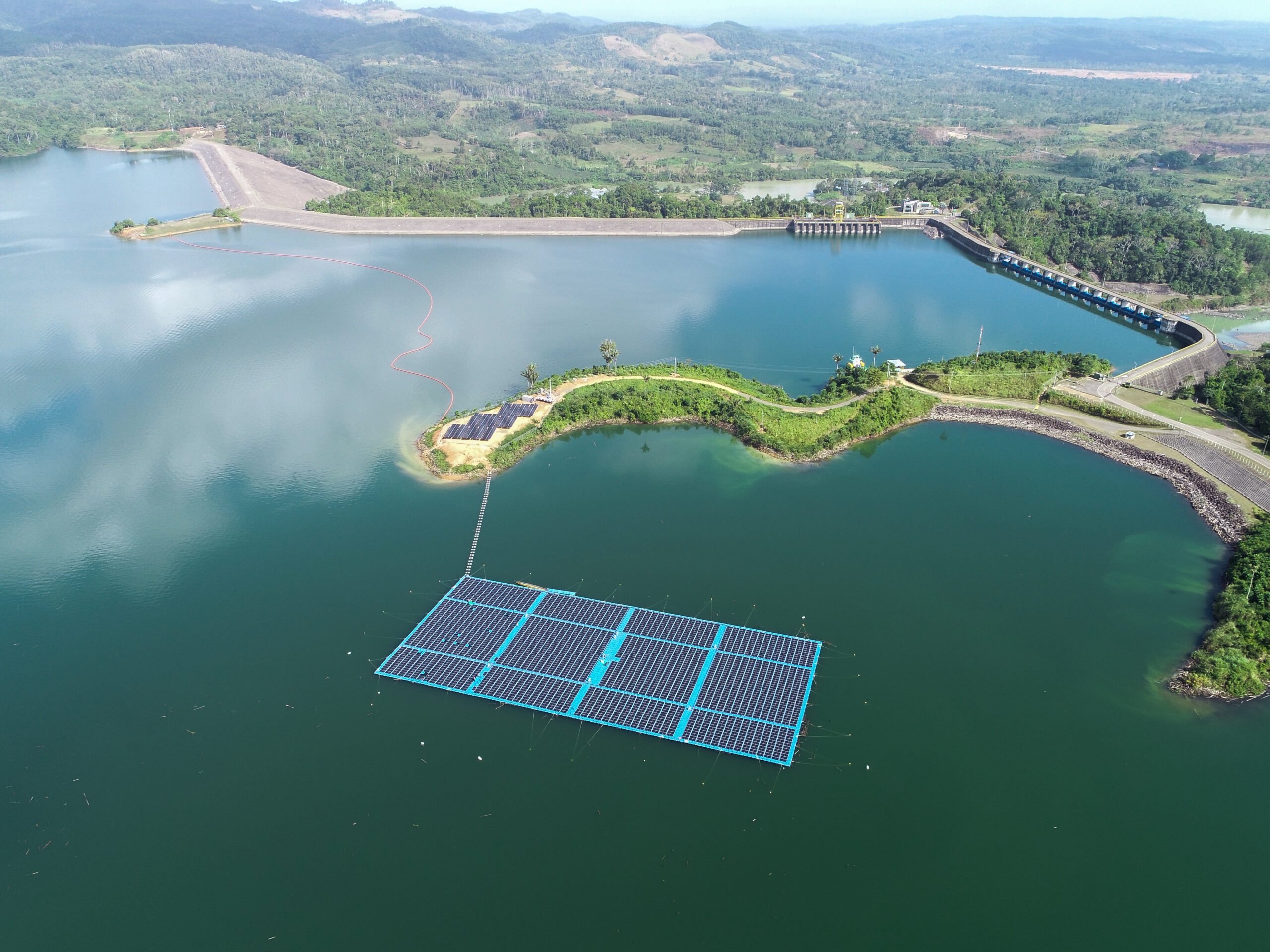

AQUASOL Planta Solar Flotante Proyecto Piloto

AQUASOL está ensamblada en el embalse URRÁ.

El diseño de las plantas Solares Flotantes Fotovoltaicas (FPV) es muy similar al de las instalaciones terrestres, excepto por su sistema de flotación, amarre y anclaje, dado que, dependiendo

del tamaño de la planta, la cercanía a tierra y otros factores específicos (vientos, corrientes, etc.) debe configurarse especialmente con respecto a cómo se controla el movimiento de los sistemas sobre los cuerpos de agua y, al tipo y ubicación de los inversores a utilizar.

El proyecto está compuesto por dos áreas:

• Una plataforma flotante: 1,35MWp

• Una estructura fija sobre tierra: 0,171MWp

Potencia instalada: 1,53MWp

Características técnicas:

• 3.248 módulos fotovoltaicos JINKO 470W
• Capacidad instalada 1,53MWp
• 9 inversores SMA de 150kW
• Capacidad efectiva 1350kWac
• Generación anual estimada P90 2.400MWh
• Capacidad de centro de transformación 1,4MVA
• Longitud de la línea de interconexión de media tensión 1.319 m
• Vida útil de la planta 25/30 años

En esta planta se implementó el sistema de flotación ISIFLOATING (tecnología de flotación patentada por ISIGENERE*).

Este sistema utiliza dos flotadores por cada panel, están fabricados con Polietileno de alta densidad y aditivos que garantizan durabilidad frente a los rayos del sol.

Cada pareja de flotadores puede soportar un peso de 240kg y cada panel pesa sólo 26,1kg.

---

Parque Solar URRÁ 19,9 MW

Este parque está localizado en el predio Guacharaco, en inmediaciones de la Central Hidroeléctrica URRÁ, en el municipio de Tierralta – Córdoba.

Utiliza tecnología bifacial con seguidor con el fin de captar energía por ambas caras de los paneles y seguidores para moverse de acuerdo a la orientación del Sol.

Este parque solar tendrá una capacidad instalada de 24,2 MWp, una generación estimada de 41,65 GWh/año y ocupa un área de 34,7 hectáreas.

Características técnicas:

1104 Strings de 34 Paneles en serie

Inversores 107

Paneles bifaciales 37.536

1. conexión a celda 34,5 KV en S/E URRÁ

Potencia Total AC:   21,828 MWn

Potencia Nominal: 19,96 MW
